Guía básica de uso de SombrasCEE

1. Prepara la imagen o plano

Utiliza una imagen en planta del edificio y de los obstáculos de su entorno. Puede proceder, por ejemplo, de cartografía catastral, plano de situación, ortofoto o documentación gráfica equivalente.

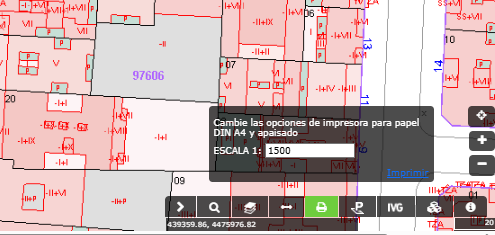

Una opción práctica es utilizar el visor de la Sede Electrónica del Catastro. Desde la opción de impresión, Catastro permite preparar un PDF seleccionando el formato de papel y una escala, por ejemplo 1:1.500, que es la escala habitual de trabajo de SombrasCEE.

Es importante que la imagen tenga una escala conocida o una referencia dimensional fiable. Siempre que sea posible, trabaja con una imagen orientada con el norte hacia la parte superior.

2. Identifica la fachada que quieres estudiar

Selecciona la fachada del inmueble para la que deseas obtener el patrón de sombras. Marca sobre el plano el inicio de la fachada, el final de la fachada y su orientación.

La orientación debe corresponder a la fachada real del elemento que se está estudiando.

3. Define los obstáculos

Marca los edificios, muros u otros elementos que puedan producir sombra sobre la fachada.

Para cada obstáculo será necesario conocer o estimar su distancia respecto a la fachada, posición, anchura aparente y altura. Si se utilizan alturas obtenidas a partir del número de plantas, deben considerarse valores aproximados, salvo que se disponga de medición o documentación más precisa.

4. Comprueba las alturas

La altura del obstáculo influye directamente en el patrón de sombras. Cuando no exista una altura conocida, SombrasCEE puede ayudar a realizar una estimación, pero el técnico debe comprobar que el valor adoptado sea razonable.

Como criterio orientativo puede emplearse una altura media por planta, pero no debe sustituir a un dato real cuando este esté disponible.

5. Genera el patrón de sombras

Una vez introducidos los obstáculos, SombrasCEE calcula su proyección angular respecto de la fachada. La aplicación obtiene los polígonos correspondientes a los distintos obstáculos y permite visualizar el patrón resultante.

Antes de exportarlo, revisa especialmente:

• que los obstáculos estén correctamente situados;
• que no existan elementos omitidos;
• que las alturas sean coherentes;
• que la orientación de fachada sea correcta;
• que no haya polígonos anómalos producidos por un dato incorrecto.

6. Obstáculos solapados

Cuando existen varios obstáculos en una misma dirección, parte de uno puede quedar oculta por otro. SombrasCEE debe representar las zonas de sombra relevantes evitando duplicidades innecesarias.

Conviene comprobar visualmente el resultado cuando existan edificios a distintas distancias, medianeras, cuerpos escalonados, cubiertas inclinadas u obstáculos muy próximos entre sí.

7. Exporta el resultado

Una vez comprobado el patrón, utiliza la opción de exportación disponible. El resultado está pensado para facilitar su posterior utilización en el procedimiento de certificación energética correspondiente.

Antes de incorporarlo definitivamente al expediente, realiza una última comprobación de coherencia.

8. Comprobación en CE3X

Tras introducir el patrón en CE3X, verifica que la orientación de la fachada coincide, que la geometría se ha importado o reproducido correctamente, que no existen zonas de sombra inesperadas y que la representación gráfica coincide razonablemente con el entorno real.

Si existe alguna discrepancia, debe prevalecer el criterio técnico y la comprobación del caso real.

9. Errores habituales

• Escala incorrecta de la imagen.
• Fachada marcada en sentido equivocado.
• Orientación errónea.
• Altura del obstáculo mal estimada.
• Omisión de algún edificio próximo.
• Interpretación incorrecta del número de plantas.
• Utilización de cartografía desactualizada.
• Elementos existentes que no aparecen en Catastro.

10. Recomendación profesional

Siempre que exista duda sobre un obstáculo relevante, es preferible adoptar un dato comprobado mediante visita al inmueble, medición, documentación del edificio, cartografía fiable, fotografías o levantamiento disponible.
